生物陶粒滤料——星海净水材料

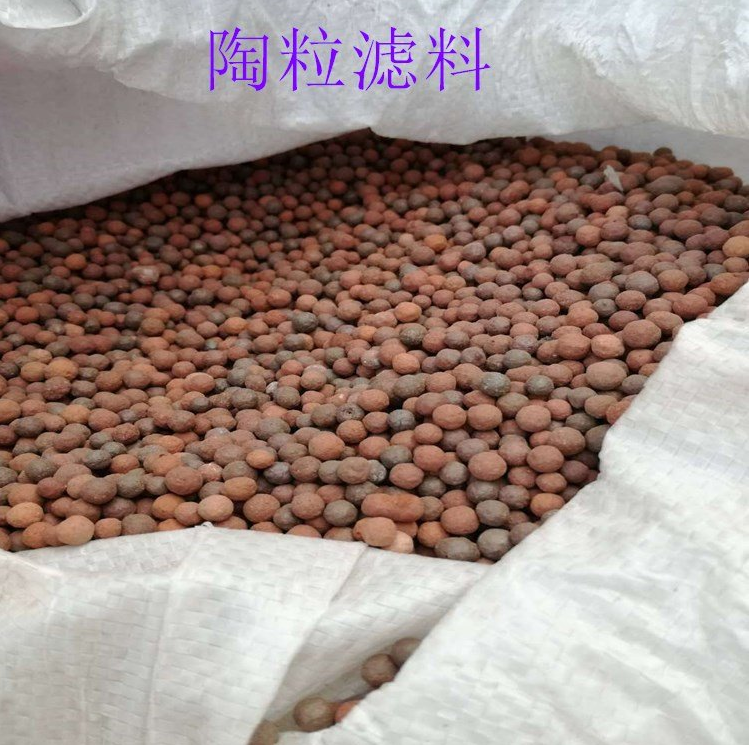

  水处理生物载体陶粒滤料是我公司新研制开发的一种先进的水处理滤料，生物陶粒滤料外观为球形颗粒，粒度均匀，外观红褐色，多面多微孔，内部孔网纵横交错，具有很强的吸附作用，经中国市政工程中南设计院测试，在相同滤速的条件下，陶粒比石英砂滤池产水量提高一倍以上，反冲洗耗水量比石英砂节约30-40%，滤速快、周期长、反冲洗强度低，若将普通石英砂滤池改为陶粒滤池，几个月即可回收全部投资。

  生物陶粒滤料可用于慢滤池、快滤池、单层滤池或多成滤池作滤料，用来过滤城市自来水、工业用水或工业污水，也可以用陶粒滤料做微生物载体，组成生物滤池，利用滤料表面形成的一层生物膜来净化废水。该技术既适应于有机工业污水的处理，是水处理中氮磷物质理想的生物滤料。陶粒滤料具有疏水亲油的特点，可勇于粗粒化设备中或其它机械过滤器中处理含油废水。在离子交换法处理工业废水或水质软化、除盐、高纯水制备中，陶粒可在逆流再生固定床中做树脂垫层，垫层颗粒径φ1-32mm，陶粒滤料还具有除铁除锰的作用，除铁效果在90%以上，特别适宜于北方深井除铁除锰，其操作方法与其它除铁滤料（锰砂）相似。陶粒滤料不同于生物页岩陶粒，它是将瓷泥、粘土破碎筛选搅拌后，添加稀土等原料制成球状，经高温烧结而成。外观呈红褐色，坚硬耐磨，具有良好的物理、化学、水力特性。

生物陶粒滤料化学参数:

陶粒滤料物理性能参数：

生物陶粒滤料(常用规格（单位mm)：0.5～1.2mm、1～2 mm、4～8 mm特殊规格可按用户要求加工。

   免烧制粉煤灰生物陶粒滤料是以粉煤灰为主要原料，添加煤研石作为成孔剂，经混合、成球、高温焙烧等过程制备陶粒生物滤料，分别考察了焙烧温度、保温时间和原料配比(煤研石含量)对陶粒性能的影响，并结合正交试验确定了制备陶粒的佳工艺条件:之后，将按照佳工艺条件制得的陶粒应用于曝气生物滤池反应器，进行处理生活污水的小试研究，通过考察污染物的去除效果，研究了粉煤灰陶粒生物滤料在废水生物处理中的应用性能。

   按照国家标准《水处理人工陶粒滤料》 (CJ/T299-2008)，以密度、堆积密度、表观密度、比表面积、空隙率、含泥过、盐酸可溶率、破碎率与磨损率之和等为评价陶粒性能的指标，通过单因素试验和正交试验研究，确定制备粉煤灰陶粒的佳I艺条件为:挤烧温度1050℃，保温时间10min,煤歼石含盘5%。佳工艺条件下制得粉煤灰陶粒的各项指标为:密度2.1286g/cm3，堆积密度0.9817g/cm3，表观密度6965g/cm3, 表观密度1.6012 X一04cm2/g.空隙率42.13%，含泥量0.25%,盐酸可溶率1.46%，破碎率与磨损率之和2.96%。扫描电镜分析表明，粉煤灰陶粒表面粗糙，孔隙结构丰富且大孔数较多，利于微生物的附着生长，是一种优良的微生物载体。

   最佳工艺条件下制得的粉煤灰生物陶粒滤料用作曝气生物滤池的滤料，处理城市生活污水。反应器采用接种挂膜的方法进行启动，启动时间为IId.分别考察了启动期间和稳定运行期间曝气生物滤池反应器对COD, NH3-N、总磷、ss的去除效果。在启动期间，随着运行时间的延长，反应器出水COD不断减小，去除率逐步升高:出水总磷增大，去除率减小;出水N姚-N浓度减小，去除率升高，之后趋于稳定.在稳定运行期间，将反应器的水力负荷山0.15m3/(m2.h)逐渐提高到0.30m/(m2h), 0.45m/(m2"h)和0.60m/(m2h),考察水力负荷变化对污染物质去除效果的影响.同时，研究了滤料层不同高度处COD和NH3-N的去除效果。后，对比了粉煤灰陶粒滤料和商品陶粒的物理性能及在废水生物处理中的应用性能。分析表明以粉煤灰和煤研石为原料制备陶粒能够取得良好的经济效益、社会效益和环境效益。
